생산규격 참고사항
- 두께가 일반적으로 0.1 – 3.0mm인 제품의 경우는 하기 표(해당 표는 KS D5201, KS D5202, KS D5506 을 토대로 작성)에 대부분 해당되지만, 그 품종 및 두께에 따라 다소 다를 수 있습니다.
(예를 들어 0.1~0.3mm 제품과 0.3~3.0mm 제품의 인장강도 및 연신율의 기준이 다를 수 있습니다.) - KS D5201, KS D5202, KS D5506, JIS H3100, JIS H3110, JIS H3130을 대부분 만족하나, 몇가지 품목에서는 상이할 수 있습니다.
- 비중, 열팽창계수, 열전도도는 대표값으로 제공되는 것이며, 실제 제품에서의 검사치 또는 특성치는 아니며, 이를 보증하지 않습니다.
- 전기전도도의 경우 C1100, C1220, C1441, C1921, C1940 등 일부 합금에 대해서만 KS에 그 기준이 명시되어 있으며, 질별 및 두께에 따라 그 기준이 다소 다를 수 있고, 하기 표의 범위가 공인된 기준은
아님을 참고하시기 바랍니다. 하기 표의 ( ) 안의 수치는 해당 합금의 대표값으로 제공되는 것이며, 이 역시 제품에서의 검사치 또는 특성치는 아니며, 이를 보증하지 않습니다

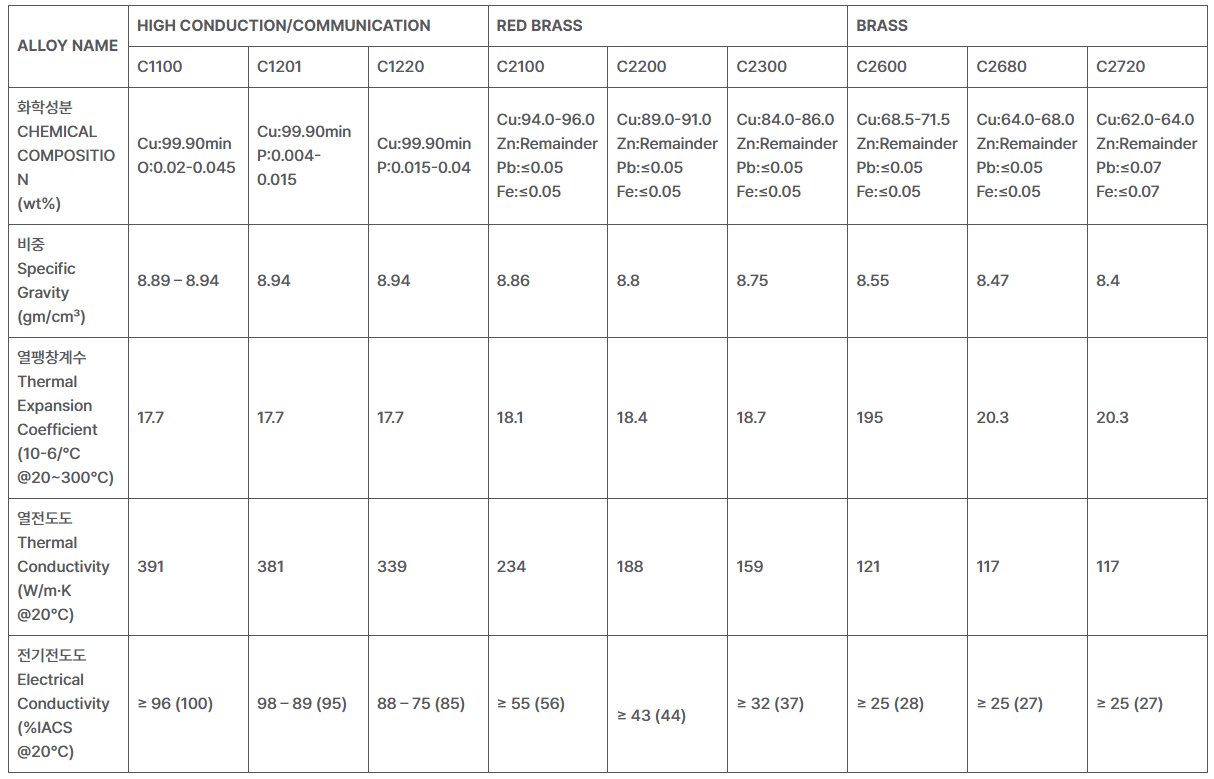

| ALLOY NAME | HIGH CONDUCTION/COMMUNICATION | RED BRASS | BRASS | ||||||
| C1100 | C1201 | C1220 | C2100 | C2200 | C2300 | C2600 | C2680 | C2720 | |
| 화학성분 CHEMICAL COMPOSITION (wt%) | Cu:99.90min O:0.02-0.045 | Cu:99.90min P:0.004-0.015 | Cu:99.90min P:0.015-0.04 | Cu:94.0-96.0 Zn:Remainder Pb:≤0.05 Fe:≤0.05 | Cu:89.0-91.0 Zn:Remainder Pb:≤0.05 Fe:≤0.05 | Cu:84.0-86.0 Zn:Remainder Pb:≤0.05 Fe:≤0.05 | Cu:68.5-71.5 Zn:Remainder Pb:≤0.05 Fe:≤0.05 | Cu:64.0-68.0 Zn:Remainder Pb:≤0.05 Fe:≤0.05 | Cu:62.0-64.0 Zn:Remainder Pb:≤0.07 Fe:≤0.07 |
| 비중 Specific Gravity (gm/cm³) | 8.89 – 8.94 | 8.94 | 8.94 | 8.86 | 8.8 | 8.75 | 8.55 | 8.47 | 8.4 |
| 열팽창계수 Thermal Expansion Coefficient (10-6/℃ @20~300℃) | 17.7 | 17.7 | 17.7 | 18.1 | 18.4 | 18.7 | 195 | 20.3 | 20.3 |
| 열전도도 Thermal Conductivity (W/m·K @20℃) | 391 | 381 | 339 | 234 | 188 | 159 | 121 | 117 | 117 |
| 전기전도도 Electrical Conductivity (%IACS @20℃) | ≥ 96 (100) | 98 – 89 (95) | 88 – 75 (85) | ≥ 55 (56) | ≥ 43 (44) | ≥ 32 (37) | ≥ 25 (28) | ≥ 25 (27) | ≥ 25 (27) |

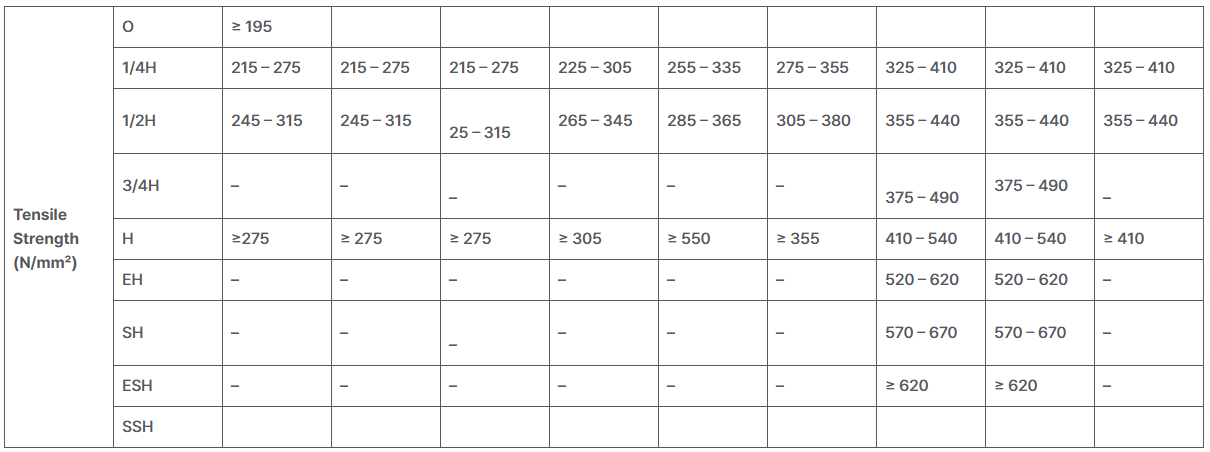

Tensile Strength (N/㎟) | O | ≥ 195 | ||||||||
| 1/4H | 215 – 275 | 215 – 275 | 215 – 275 | 225 – 305 | 255 – 335 | 275 – 355 | 325 – 410 | 325 – 410 | 325 – 410 | |
| 1/2H | 245 – 315 | 245 – 315 | 25 – 315 | 265 – 345 | 285 – 365 | 305 – 380 | 355 – 440 | 355 – 440 | 355 – 440 | |
| 3/4H | – | – | – | – | – | – | 375 – 490 | 375 – 490 | – | |
| H | ≥275 | ≥ 275 | ≥ 275 | ≥ 305 | ≥ 550 | ≥ 355 | 410 – 540 | 410 – 540 | ≥ 410 | |
| EH | – | – | – | – | – | – | 520 – 620 | 520 – 620 | – | |
| SH | – | – | – | – | – | – | 570 – 670 | 570 – 670 | – | |
| ESH | – | – | – | – | – | – | ≥ 620 | ≥ 620 | – | |
| SSH |

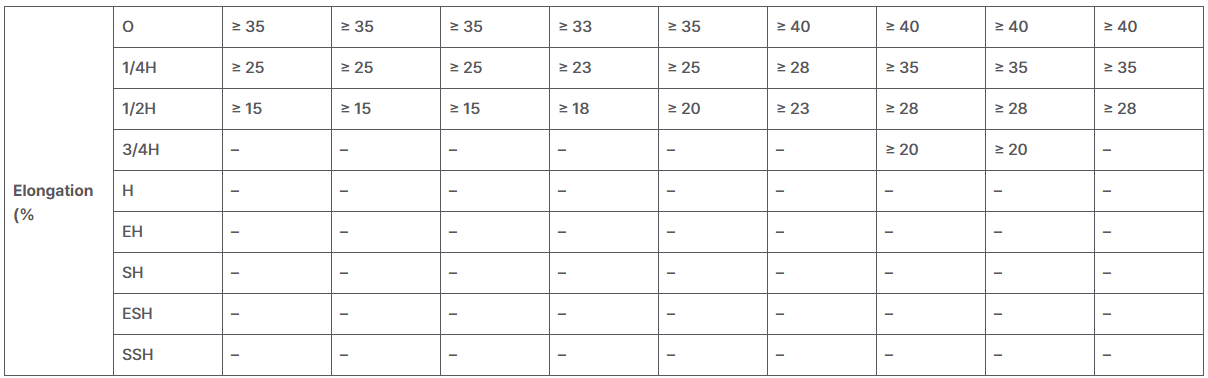

Elongation (% | O | ≥ 35 | ≥ 35 | ≥ 35 | ≥ 33 | ≥ 35 | ≥ 40 | ≥ 40 | ≥ 40 | ≥ 40 |
| 1/4H | ≥ 25 | ≥ 25 | ≥ 25 | ≥ 23 | ≥ 25 | ≥ 28 | ≥ 35 | ≥ 35 | ≥ 35 | |
| 1/2H | ≥ 15 | ≥ 15 | ≥ 15 | ≥ 18 | ≥ 20 | ≥ 23 | ≥ 28 | ≥ 28 | ≥ 28 | |
| 3/4H | – | – | – | – | – | – | ≥ 20 | ≥ 20 | – | |
| H | – | – | – | – | – | – | – | – | – | |
| EH | – | – | – | – | – | – | – | – | – | |
| SH | – | – | – | – | – | – | – | – | – | |
| ESH | – | – | – | – | – | – | – | – | – | |
| SSH | – | – | – | – | – | – | – | – | – |

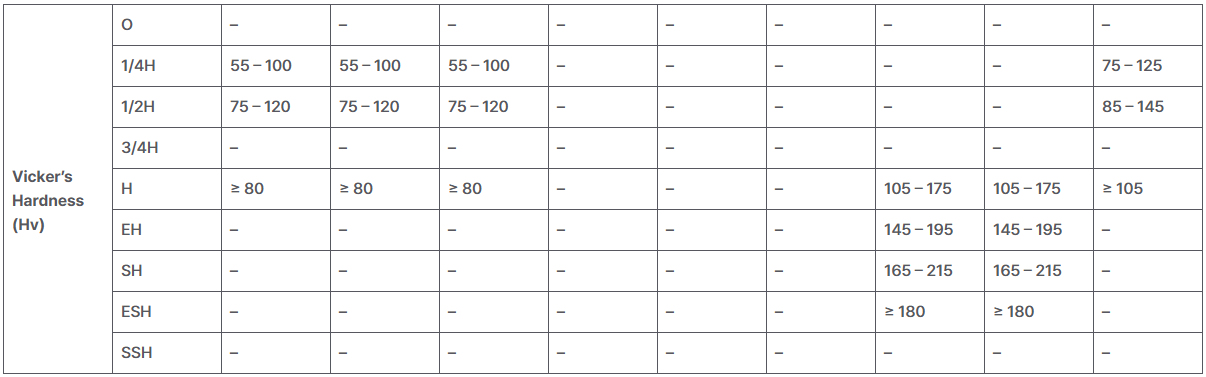

Vicker’s Hardness (Hv) | O | – | – | – | – | – | – | – | – | – |
| 1/4H | 55 – 100 | 55 – 100 | 55 – 100 | – | – | – | – | – | 75 – 125 | |
| 1/2H | 75 – 120 | 75 – 120 | 75 – 120 | – | – | – | – | – | 85 – 145 | |
| 3/4H | – | – | – | – | – | – | – | – | – | |
| H | ≥ 80 | ≥ 80 | ≥ 80 | – | – | – | 105 – 175 | 105 – 175 | ≥ 105 | |
| EH | – | – | – | – | – | – | 145 – 195 | 145 – 195 | – | |
| SH | – | – | – | – | – | – | 165 – 215 | 165 – 215 | – | |
| ESH | – | – | – | – | – | – | ≥ 180 | ≥ 180 | – | |
| SSH | – | – | – | – | – | – | – | – | – |

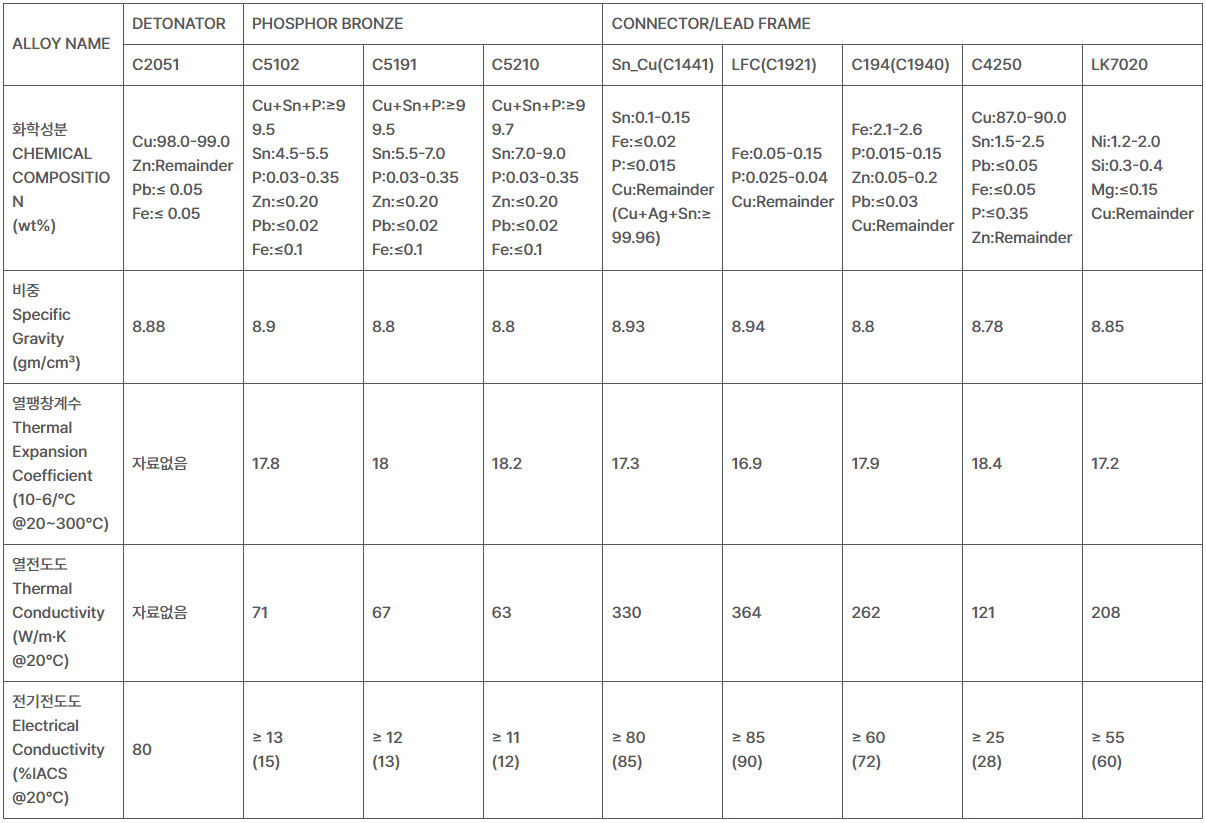

| ALLOY NAME | DETONATOR | PHOSPHOR BRONZE | CONNECTOR/LEAD FRAME | ||||||
| C2051 | C5102 | C5191 | C5210 | Sn_Cu(C1441) | LFC(C1921) | C194(C1940) | C4250 | LK7020 | |
| 화학성분 CHEMICAL COMPOSITION (wt%) | Cu:98.0-99.0 Zn:Remainder Pb:≤ 0.05 Fe:≤ 0.05 | Cu+Sn+P:≥99.5 Sn:4.5-5.5 P:0.03-0.35 Zn:≤0.20 Pb:≤0.02 Fe:≤0.1 | Cu+Sn+P:≥99.5 Sn:5.5-7.0 P:0.03-0.35 Zn:≤0.20 Pb:≤0.02 Fe:≤0.1 | Cu+Sn+P:≥99.7 Sn:7.0-9.0 P:0.03-0.35 Zn:≤0.20 Pb:≤0.02 Fe:≤0.1 | Sn:0.1-0.15 Fe:≤0.02 P:≤0.015 Cu:Remainder (Cu+Ag+Sn:≥99.96) | Fe:0.05-0.15 P:0.025-0.04 Cu:Remainder | Fe:2.1-2.6 P:0.015-0.15 Zn:0.05-0.2 Pb:≤0.03 Cu:Remainder | Cu:87.0-90.0 Sn:1.5-2.5 Pb:≤0.05 Fe:≤0.05 P:≤0.35 Zn:Remainder | Ni:1.2-2.0 Si:0.3-0.4 Mg:≤0.15 Cu:Remainder |
| 비중 Specific Gravity (gm/cm³) | 8.88 | 8.9 | 8.8 | 8.8 | 8.93 | 8.94 | 8.8 | 8.78 | 8.85 |
| 열팽창계수 Thermal Expansion Coefficient (10-6/℃ @20~300℃) | 자료없음 | 17.8 | 18 | 18.2 | 17.3 | 16.9 | 17.9 | 18.4 | 17.2 |
| 열전도도 Thermal Conductivity (W/m·K @20℃) | 자료없음 | 71 | 67 | 63 | 330 | 364 | 262 | 121 | 208 |
| 전기전도도 Electrical Conductivity (%IACS @20℃) | 80 | ≥ 13 (15) | ≥ 12 (13) | ≥ 11 (12) | ≥ 80 (85) | ≥ 85 (90) | ≥ 60 (72) | ≥ 25 (28) | ≥ 55 (60) |

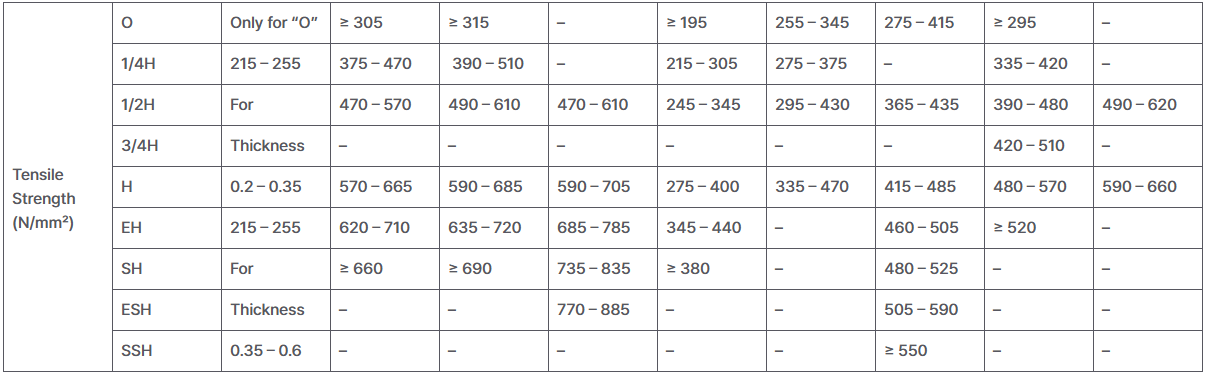

Tensile Strength (N/㎟) | O | Only for “O” | ≥ 305 | ≥ 315 | – | ≥ 195 | 255 – 345 | 275 – 415 | ≥ 295 | – |
| 1/4H | 215 – 255 | 375 – 470 | 390 – 510 | – | 215 – 305 | 275 – 375 | – | 335 – 420 | – | |
| 1/2H | For | 470 – 570 | 490 – 610 | 470 – 610 | 245 – 345 | 295 – 430 | 365 – 435 | 390 – 480 | 490 – 620 | |
| 3/4H | Thickness | – | – | – | – | – | – | 420 – 510 | – | |
| H | 0.2 – 0.35 | 570 – 665 | 590 – 685 | 590 – 705 | 275 – 400 | 335 – 470 | 415 – 485 | 480 – 570 | 590 – 660 | |
| EH | 215 – 255 | 620 – 710 | 635 – 720 | 685 – 785 | 345 – 440 | – | 460 – 505 | ≥ 520 | – | |
| SH | For | ≥ 660 | ≥ 690 | 735 – 835 | ≥ 380 | – | 480 – 525 | – | – | |
| ESH | Thickness | – | – | 770 – 885 | – | – | 505 – 590 | – | – | |
| SSH | 0.35 – 0.6 | – | – | – | – | – | ≥ 550 | – | – |

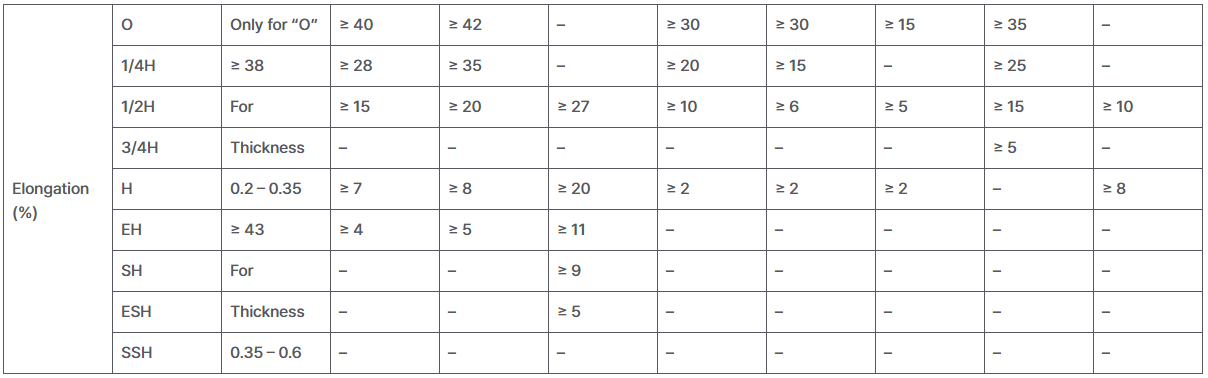

Elongation (%) | O | Only for “O” | ≥ 40 | ≥ 42 | – | ≥ 30 | ≥ 30 | ≥ 15 | ≥ 35 | – |
| 1/4H | ≥ 38 | ≥ 28 | ≥ 35 | – | ≥ 20 | ≥ 15 | – | ≥ 25 | – | |
| 1/2H | For | ≥ 15 | ≥ 20 | ≥ 27 | ≥ 10 | ≥ 6 | ≥ 5 | ≥ 15 | ≥ 10 | |
| 3/4H | Thickness | – | – | – | – | – | – | ≥ 5 | – | |
| H | 0.2 – 0.35 | ≥ 7 | ≥ 8 | ≥ 20 | ≥ 2 | ≥ 2 | ≥ 2 | – | ≥ 8 | |
| EH | ≥ 43 | ≥ 4 | ≥ 5 | ≥ 11 | – | – | – | – | – | |
| SH | For | – | – | ≥ 9 | – | – | – | – | – | |
| ESH | Thickness | – | – | ≥ 5 | – | – | – | – | – | |
| SSH | 0.35 – 0.6 | – | – | – | – | – | – | – | – |

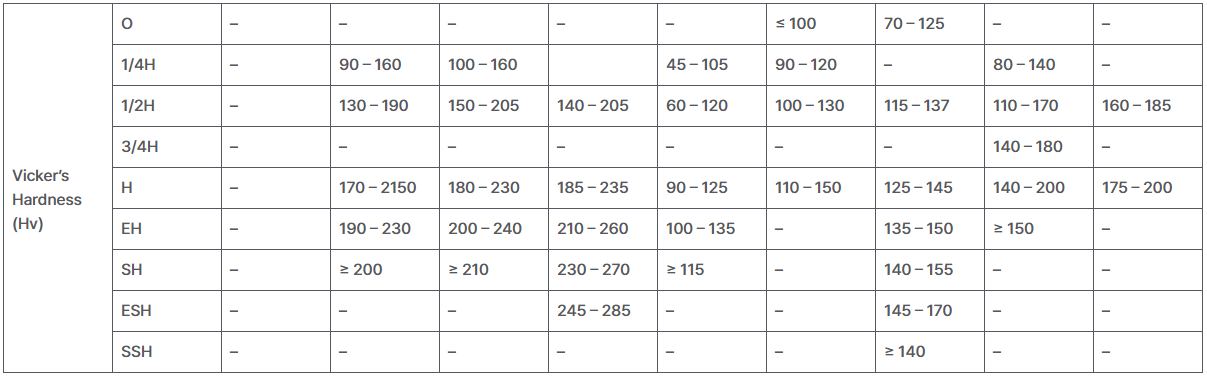

Vicker’s Hardness (Hv) | O | – | – | – | – | – | ≤ 100 | 70 – 125 | – | – |
| 1/4H | – | 90 – 160 | 100 – 160 | 45 – 105 | 90 – 120 | – | 80 – 140 | – | ||
| 1/2H | – | 130 – 190 | 150 – 205 | 140 – 205 | 60 – 120 | 100 – 130 | 115 – 137 | 110 – 170 | 160 – 185 | |
| 3/4H | – | – | – | – | – | – | – | 140 – 180 | – | |
| H | – | 170 – 2150 | 180 – 230 | 185 – 235 | 90 – 125 | 110 – 150 | 125 – 145 | 140 – 200 | 175 – 200 | |
| EH | – | 190 – 230 | 200 – 240 | 210 – 260 | 100 – 135 | – | 135 – 150 | ≥ 150 | – | |
| SH | – | ≥ 200 | ≥ 210 | 230 – 270 | ≥ 115 | – | 140 – 155 | – | – | |
| ESH | – | – | – | 245 – 285 | – | – | 145 – 170 | – | – | |
| SSH | – | – | – | – | – | – | ≥ 140 | – | – |
